کارت حافظه زیمنس

انواع حافظه های مورد استفاده در PLC های زیمنس

تمامی PLC های زیمنس برای اجرای برنامه نیازمند کارت حافظه میباشند.کارت های حافظه زیمنس دارای از هر نوعی که باشند دارای ظرفیت های مختلفی هستند تا نیاز کاربر تامین گردد. بسته به نوع پی ال سی مورد استفاده کارت حافظه مخصوص همان سری نیز باید استفاده شود.در ادامه انواع کارت حافظه مورد استفاده در پی ال سی های زیمنس معرفی و بررسی خواهند شد.

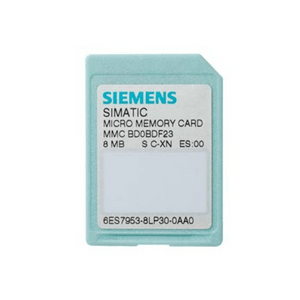

کارت حافظه زیمنس سری S7-300

در سری S7-300 از MMC های مخصوص این سری که اوردر نامبر های آن با کد 6ES7953-8LXXX-0AA0 شروع میشود استفاده میشود. این حافظه ها از نوع MICRO MEMORY CARD بوده و دارای ظرف های 64KB تا 8MB میباشند. انواع ظرفیت های این نوع مموری ها به همراه کد فنی به شرح ذیل میباشد:

کارت حافظه با ظرفیت 64KB با کد فنی 6ES7953-8LF20-0AA0

کارت حافظه با ظرفیت 128KB با کد فنی 6ES7953-8LG310AA0

کارت حافظه با ظرفیت 512KB با کد فنی 6ES7953-8LJ31-0AA0

کارت حافظه با ظرفیت 2MB با کد فنی 6ES7953-8LL31-0AA0

کارت حافظه با ظرفیت 4MB با کد فنی 6ES7953-8LM31-0AA0

کارت حافظه با ظرفیت 8MB با کد فنی 6ES7953-8LP31-0AA0

کارت حافظه زیمنس سری S7-400

کارت های حافظه مورد استفاده در این سری از دو سری کلی SRAM و FLASH میباشند. اطلاعات ذخیره شده در کارت های حافظه نوع FLASH با قطع جریان برق و خاموش شدن PLC از بین نمیروند و با وصل مجدد جریان برق برنامه توسط سی پی یو شروع به اجرا شدن میکند. کارت های حافظه از نوع SRAM همانطور که از نام ان پیداست در واقع یک حافظه از نوع STATIC RAM میباشد و با برنامه با قطع جریان برق از بین خواهد رفت. انواع حافظه های سری S7-400 به همراه ظرفیت ها و کد فنی مربوطه به شرح زیر میباشد :

6ES7952-0AF00-0AA0 RAM, 64KB

6ES7952-1AH00-0AA0 RAM, 256KB

6ES7952-1AK00-0AA0 RAM, 1MB

6ES7952-1AL00-0AA0 RAM, 2MB

6ES7952-1AM00-0AA0 RAM, 4MB

6ES7952-1AP00-0AA0 RAM, 8MB

6ES7952-1AS00-0AA0 RAM, 16MB

6ES7952-1AY00-0AA0 RAM, 64MB

6ES7952-0KF00-0AA0 FEPROM, 64KB

6ES7952-0KH00-0AA0 FEPROM, 256KB

6ES7952-1KK00-0AA0 FEPROM, 1MB

6ES7952-1KL00-0AA0 FEPROM, 2MB

6ES7952-1KM00-0AA0 FEPROM, 4MB

6ES7952-1KP00-0AA0 FEPROM, 8MB

6ES7952-1KS00-0AA0 FEPROM, 16MB

6ES7952-1KT00-0AA0 FEPROM, 32MB

6ES7952-1KY00-0AA0 FEPROM, 64MB

کارت حافظه زیمنس سری S7-1500 و سری S7-1200

برای این دو سری که نسل جدیدی از پی ال سی های زیمنس محسوب میشوند از کارت های حافظه مخصوص این سری ها استفاده میشود که از نظر ظاهری مشابه سری S7-300 هستند و نوع MICRO MEMORY CARD میباشند و با رنگ مشکی عرضه میشوند. این نوع از کارت حافظه پی ال سی های زیمنس با RAM READER های معمولی نیز قابل استفاده میباشند و میتوان برنامه را درون آن ها انتقال داد و یا دیتای درون آن ها را کپی کرد. انواع این کارت های حافظه به همراه کد فنی و ظرفیت آن ها به شرح زیر میباشند:

کارت حافظه با ظرفیت 4MB با کد فنی 6ES7954-8LC02-0AA0

کارت حافظه با ظرفیت 12MB با کد فنی 6ES7954-8LE02-0AA0

کارت حافظه با ظرفیت 24MB با کد فنی 6ES7954-8LF02-0AA0

کارت حافظه با ظرفیت 256MB با کد فنی 6ES7954-8LL02-0AA0

کارت حافظه با ظرفیت 2GB با کد فنی 6ES7954-8LP02-0AA0
